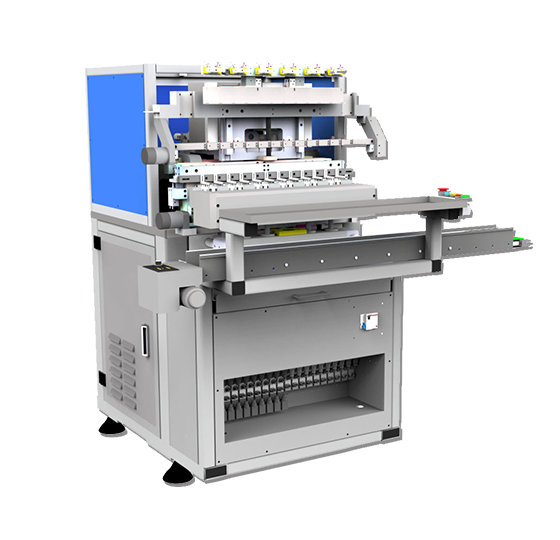

Automatic winding machine

自动绕线机

SF-903

本机采用CNC 5轴AC伺服马达传动系统、定位精确；

具有多种选择功能：包括余线夹、张力衰减、上下料、压线机构、流水线、包胶机；

本机体积精巧，结构紧凑，简易的人机介面控制，操作简单。

tel

规格参数产品概述

控制方式	CNC 5轴AC伺服马达同步控制
卷轴数量	12卷轴，45mm间距
卷轴速度	MAX8000转/分，正逆转均可
转轴精度	±0.5度
导针移距	X轴(前后) 150mm，精度0.01mm Y轴(左右) 110mm，精度0.01mm Z轴(上下)125mm，精度0.01mm
适用线径	Φ0.02-Φ0.4mm
最大卷径	Φ22mm
最大幅宽	65mm

缠脚速度	MAX150圈/分
缠脚角度	0°、90°两种角度
工作电源	单相220V，50HZ
功率	3 KW
工作气压	4-6kgf/cm²
张力器	电子系列/磁力系列/机械系列（可选）
外型尺寸	1350(L) x 1200(W) x 1500(H)mm
设备重量	400Kg
