Automatic winding machine

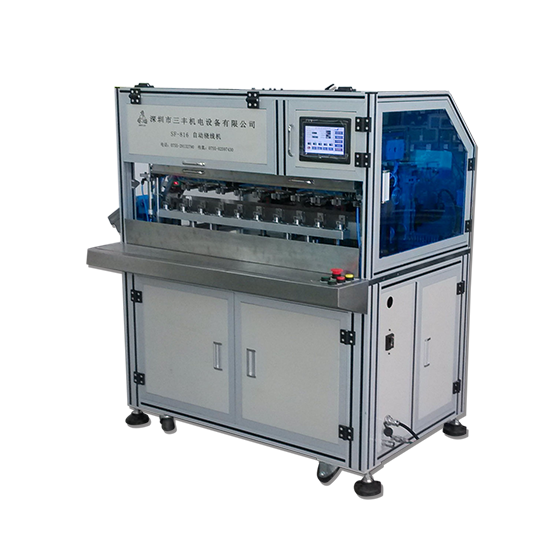

自动绕线机

SF-816

CNC 5轴AC伺服马达传动系统、定位精确。

翻转式转盘自动交换绕线、提高产能。

绕线轴采用1.5KW伺服马达、具有高扭力特性。

治具采用可快速替换式设计。

自动理线及废线排除功能、不残留余线。

简易的人机介面控制，操作简单。

tel

规格参数产品概述

控制方式	CNC 5轴AC伺服马达同步控制
飞叉数量	10连轴, 90mm 间距
飞叉转速	Max 4500rpm 转/分，正逆转均可
转极角度	360度/1圈，设定单位1度
飞叉精度	+/-0.5度
导针移距	X轴(前后) 65mm，精度0.01mm Y轴(左右) 80mm，精度0.01mm Z轴(上下) 60mm，精度0.01mm
适用线径	Ø0.04-Ø0.20 mm
最大绕径	Ø50mm

缠脚速度	Max 100圈／分
输入电源	单相220V，60HZ
功率	5KW
输入气压	4-6kgf/cm²
外型尺寸	1150(L) x 930(W) x 1600(H)mm
重量	约450kg/台
