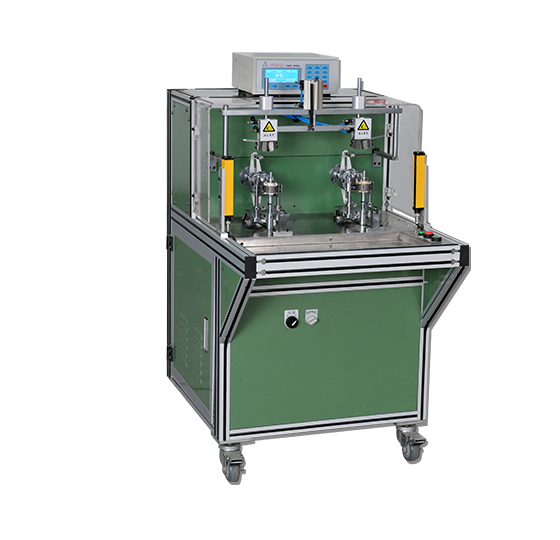

Automatic winding machine
自动绕线机
SF-822G

CNC 4轴控制系统、性能稳定;

搭载了独特的模具稳固机构、模具使用寿命大幅度提高;

绕线轴采用AC伺服马达、具有高扭力高精度特性;

治具采用可快速替换式设计;

自动绕线.转极.抽头.夹剪线功能;

立杆带自锁功能、取放定子快速轻松;

绕线采用专用钨钢线嘴、将漆包线损伤降到最低点。

tel 0755-2813 2790
规格参数产品概述
控制方式 CNC 4轴同步控制
飞叉数量 双轴
飞叉转速 200-2000rpm正逆转均可
转极角度 360度1圈,设定单位1度
飞叉精度 +/-0.5度
线 径 Φ0.1-Φ1.2 mm
定子外径 Φ30-Φ100 mm
定子高度 5-50mm
输入电源 单相220V 50HZ
功 率 3KW
输入气压 4-6kgf/cm2
外型尺寸 950(L) x 650(W) x 1250(H)mm(不包含张力器和线架)
设备重量 约190Kg
